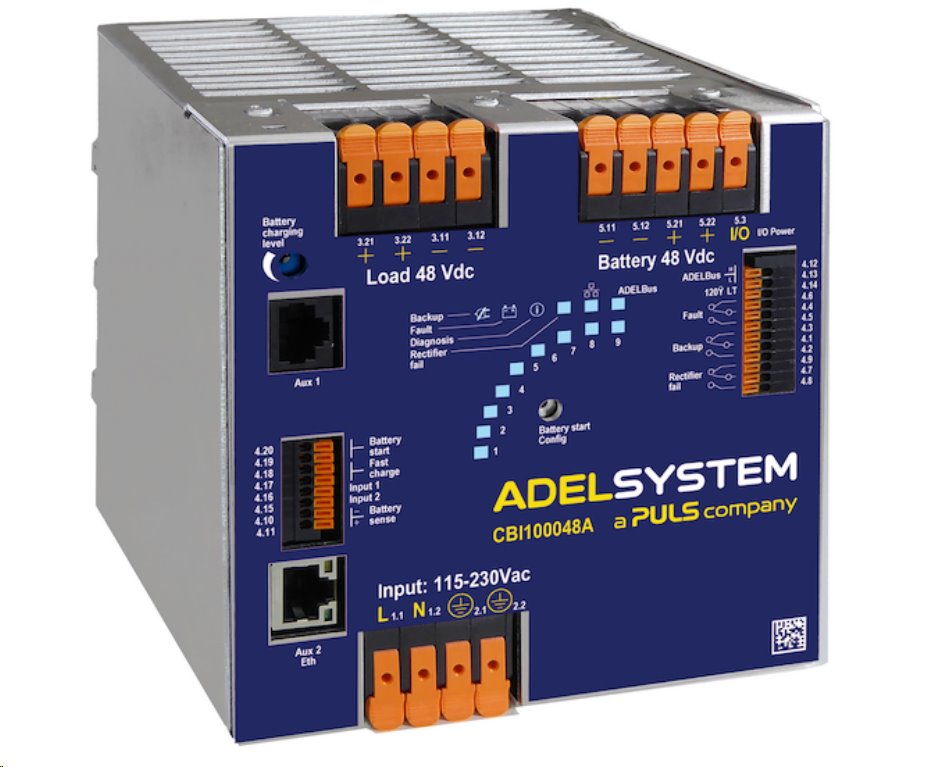

ADEL System CBI100048A, průmyslový zálohovaný zdroj, 48V/20A, 1000W, IP dohled

Řada průmyslových napájecích zálohovaných zdrojů CBI (někdy též označované jako DC-UPS) od tradičního italského výrobce ADEL System přináší ty nejlepší technologie i do kategorie cenově dostupných zdrojů. Model CBI100048A je AC/DC zdroj se vstupním napětím o širokém rozsahu 115-230 V (provozně až 277 V, alternativně i stejnosměrný vstup 140-340 V) a stejnosměrným výstupem 48 V / 20 A, tedy s možností připojit zařízení s příkonem až 1000 W. Ke zdroji se navíc dají připojit baterie a napájené zařízení tak zůstane v provozu i při výpadku síťového vstupu. Dostupný výkon je automaticky rozdělován mezi zátěž a baterie, přičemž napájení zátěže má vždy přednost.

Zdroj CBI100048A disponuje Ethernet modulem, díky kterému je možné monitorovat a nastavovat celou řadu parametrů přes Ethernet (SNMP V3, Modbus TCP/IP, HTTPS). Jednoduché a přehledné grafické rozhraní umožňuje zobrazit stav všech vstupů, výstupů, napětí a SoH baterie. Lze monitorovat historii všech rozhraní (min/max, počet překročení limitů) a nastavit kompletní nabíjecí parametry (typ baterií, křivka, hodnoty alarmů a thresholdů). Údaje lze předávát pomocí webu (http/https), SNMP v1/v2c/v3, Modbus TCP/IP, Modbus RTU (RS485), ADELbus (CANopen) a nebo si nechat zasílat alarmy emailem. O alarmech lze být též informován díky třem reléovým výstupům (porucha systému / nízký stav baterie, síť / záloha, porucha usměrňovače). Na dálku lze též spustit battery test, zařízení restartovat, nastavit nabíjecí proud a nebo baterie zcela odpojit. Veškeré údaje jsou logovány včetně dlouhodobých statistik stavu baterie, vstupu, výstupu i samotného zařízení (počet nabíjecích cyklů, celkové Ah, max. a průměrná hloubka vybití, počet výpadků sítě aj.) a je možné je exportovat ve formátu CSV.

Všechna zařízení mohou využívat libovolný druh baterie s továrně optimalizovanou pětistupňovou nabíjecí křivkou IUoU (recovery, boost, bulk, absorption, float) vhodnou pro nejběžnější technologie baterií: otevřené olověné, uzavřené olověné, GEL/AGM, Ni-Cd a Li-Ion. Integrovaný test životnosti baterie (Battery Care) zaručuje spolehlivost napájení díky nepřetržitému testování vnitřní impedance. Předchází možnému poškození a poskytuje tak trvalé, spolehlivé napájení - dle zjištěných parametrů je systém schopen rozpoznat sulfátované baterie nebo baterie se zkratovanou buňkou. Olověné baterie mohou být udržovány v co nejlepší kondici díky integrované funkci pravidelného cyklování (refresh každých 288 hodin). Zdroj navíc nabízí funkci Energy Safe pro připojení fotovoltaického panelu až 150 W.

Mezi další kontroly a ochrany baterie patří:

• Testování impedance přípojných vodičů - během udržovacího nabíjení se průběžně kontroluje stav přívodních vodičů pro detekci špatného kontaktu
• Zkratované nebo zasulfátované baterie - během udržovacího nabíjení probíhá test vnitřní impedance pro detekci vadných baterií
• Chybná polarita baterií - ochrana proti připojení baterií s opačnou polaritou
• Odpojení baterie - okamžitá detekce a signalizace
• Teplotní kompenzace - díky připojitelnému teplotnímu čidlu (RJTEMP451N / 453N) je zaručena optimální nabíjecí křivka za všech teplotních podmínek
• Ochrana proti hlubokému vybití (LVD) - odpojení zátěže při poklesu napětí baterie na 40-42 V

Výstupní napětí je možné regulovat v rozsahu 44 až 57,6 V. Zdroj zvládne bez baterie krátkodobě dodat 25 A po dobu 4 minut (power boost), s připojenou baterií pak trvale až 40 A a špičkově až 50 A po dobu 4 s. Proti zkratu, přetížení, přepětí na výstupu a přehřátí je zdroj chráněn.



Široký pracovní teplotní rozsah (-25 °C až 70 °C), kompaktní velikost (135 × 135 × 135 mm, 1,55 kg) včetně držáku na DIN lištu a nadstandardní záruka 3 roky jsou předpokladem pro spolehlivý provoz za všech okolností.


Klíčové vlastnosti:



• Vstup: 115 – 230 VAC (provozně až 277 VAC), DC vstup 140 – 340 VDC
• Výstup: 48 VDC / 20 A / 1000 W
• Účinnost: 94 % a více
• Nabíjecí proud baterií až 20 A (nastavitelný 10 – 100 %)
• Power boost 25 A (4 min), s baterií trvale až 40 A
• Podpora monitorování přes Ethernet (WEB/HTTPS, SNMP v3, Modbus TCP/IP) a Modbus RTU (RS485)
• Tři výstupní relé (porucha / nízká úroveň baterie, síť / záloha, porucha usměrňovače)
• Pokročilý management a diagnostika baterií (Battery Care)
• Připojení fotovoltaického panelu až 150 W (Energy Safe)
• Tlačítko / externí kontakt pro start z baterií
• Ochrana proti zkratu, přetížení, přepětí, přehřátí a přepólování baterie
• Kompaktní velikost + montáž na DIN, krytí IP20
• 3 roky záruka
